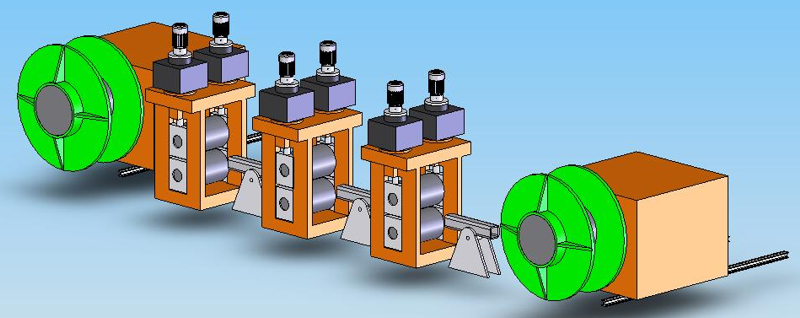

Walzanlage
walzanlage_gr

Walztechnologie

Dieses Verfahren wurden im Augustheft 2009 der Zeitschrift „Stahl u. Eisen“ veröffentlicht.



stahleisen

Auszugsweise einige von uns neu entwickelte Verfahren

  • Ober- Unterwalze mit getrennte Walzantriebe
    • unterschiedliche Walzendurchmesser möglich
  • Kraftaufteilung über Balanceregelung in Fuzzy- Technologie und Schlupferkennung
  • Streckensteuerung und Synchronisation der Gerüste mit unterstützender Zugregelung
    in intelligenter selbstlernender Weg- Streckensteuerung mit unterlegter digitaler Welle
    und Darstellung der Streckfatoren.
    • Komfortabler Einrichtbetrieb
  • Synchronisation der Gerüste alternativ ohne Zugregelung durch ein von uns entwickeltes
    Spezialverfahren
    • Materialkühlung durch von uns entwickelte Kühlkanäle mit einem speziellen  Überdruck und Gegenstromverfahren kombiniert mit der Sensorik für die Zugmessung
    • Berührungslose Endmaßkontrolle über 2 Achsen in Oszillationstechnik Druckbelüftung für rauen Betrieb
    • Automatisches Ausregeln des Endmaßes über ein von uns entwickeltes Spezialverfahren, wirkend auf mehrere Gerüstparameter
    • Betriebsdatenerfassung und Verschleißkontrolle
    • Übersichtliches Anlagen- Management



    Profilwalzgerüste

    • weitgehend automatisierte Einrichtverfahren mit komfortabler Bedienerführung
    • Übersichtliche Programmierung von Sonderprofilen



    Antriebskonzept der Walzantriebe nach Erfordernis

    • Asynchron- Servo oder
    • Gleichstrom mit digitaler Rückführung
    • Netzrückspeisung bei Bedarf



    Antriebskonzept der Walzenzustellantriebe nach Erfordernis

    • Synchron- Servo , Wegmessung absolut



    Wickel- und Verlegetechnik

    • intelligente Softwarebausteine unabhängig vom Fabrikat des Antriebssystems
    • Wickelzugvorgabe linear, progressiv und degressiv; Lagenabhängige Korrektureingabe, Grafische Bedienerführung
    • Verlegung über rechnergesteuertes Verlegesystem  5101N in Profibusausführung
    • Grafische Bedienung der Verlegung, zusätzliche Bedienstation T780

ansicht_kl

Vergrößern

pult2

schaltschrank

tp

coil
